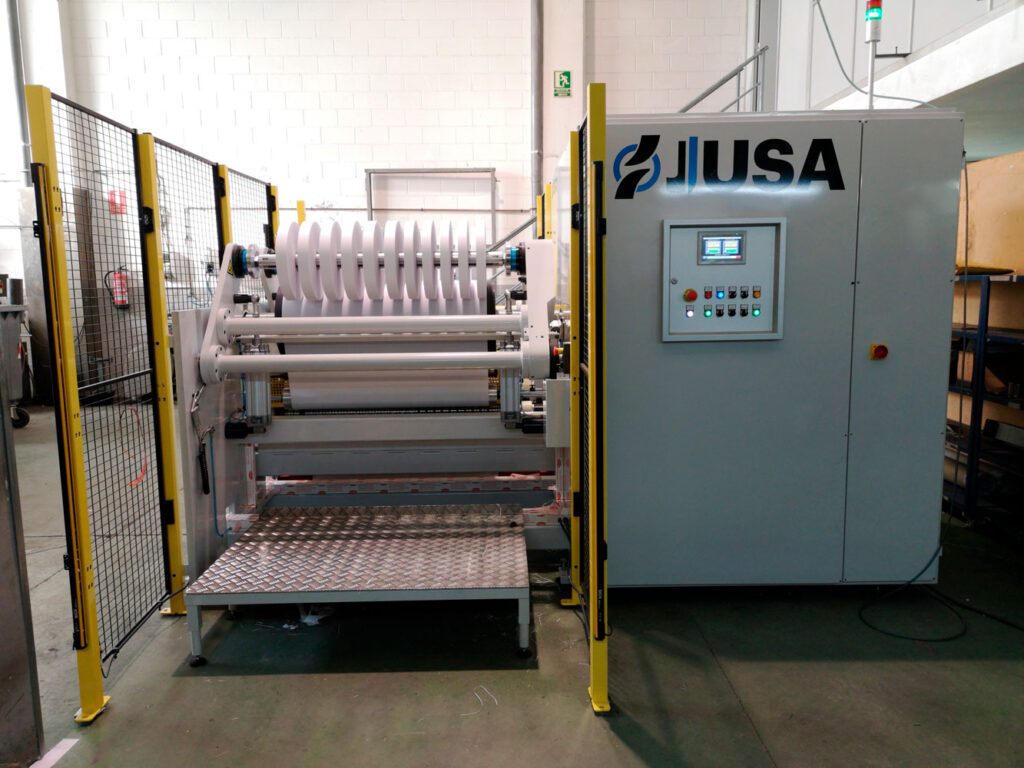

TSR-2

Cortadora rebobinadora automática de tambor central y accionamiento axial para corte y rebobinado de tiras estrechas
600 a 1200 mm

Maximum web widths

300 m/min

Maximum working speed

600 mm

Maximum rewind diameter

300 m/min

Velocidad máxima trabajo

600 a 1200 mm

Ancho últil

600 mm

Diámetro máximo rebobinado

Contact us for more information

"*" señala los campos obligatorios

Nombre*
Empresa*
Consentimiento*
  • Tipo shaftless (sin eje), cargador o estático; o con eje externo.
  • Freno automático, neumático o eléctrico, mediante bailarín o células de carga.
  • Deslizador frontal y lateral y alineador de banda opcional
  • Tipo shaftless (sin eje), cargador o estático; o con eje externo.
  • Freno automático, neumático o eléctrico, mediante bailarín o células de carga.
  • Deslizador frontal y lateral y alineador de banda opcional
  • Tipo shaftless (sin eje), cargador o estático; o con eje externo.
  • Freno automático, neumático o eléctrico, mediante bailarín o células de carga.
  • Deslizador frontal y lateral y alineador de banda opcional
  • Tipo shaftless (sin eje), cargador o estático; o con eje externo.
  • Freno automático, neumático o eléctrico, mediante bailarín o células de carga.
  • Deslizador frontal y lateral y alineador de banda opcional
  • Tipo shaftless (sin eje), cargador o estático; o con eje externo.
  • Freno automático, neumático o eléctrico, mediante bailarín o células de carga.
  • Deslizador frontal y lateral y alineador de banda opcional
  • Tipo shaftless (sin eje), cargador o estático; o con eje externo.
  • Freno automático, neumático o eléctrico, mediante bailarín o células de carga.
  • Deslizador frontal y lateral y alineador de banda opcional

Unwinder

  • Tipo shaftless (sin eje), cargador o estático; o con eje externo.
  • Freno automático, neumático o eléctrico, mediante bailarín o células de carga.
  • Deslizador frontal y lateral y alineador de banda opcional

Web path

  • Sistema de arrastre tipo “S” con rodillo recubierto de goma y rodillo cromado
  • Rodillos de paso fabricados en aluminio, en otros materiales opcional.

Slitting

  • Sistema de corte longitudinal para papel con cuchilla circular neumática y contra-cuchilla de posicionamiento manual.
  • Posicionado manual de las cuchillas o automático opcional
  • Paso de material tangencial a las cuchillas o envolvente opcional
  • Sistema de corte longitudinal para plástico con cuchilla gillette, rodillo ranurado opcional.
  • Extractor de retal opcional.

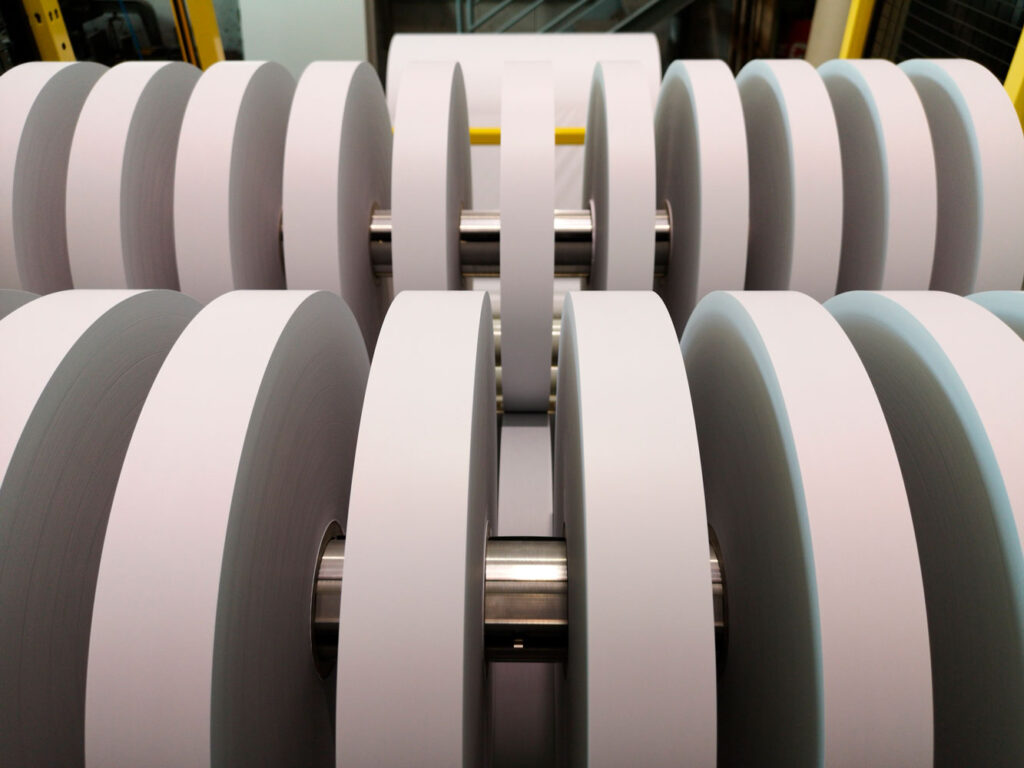

Rewinder

  • Tambor rebobinador recubierto de goma o cromo, según las necesidades del material.
  • Rebobinado mediante ejes neumáticos.
  • Sistema de rebobinado mixto mediante arrastre tangencial del tambor central
  • Posicionamiento manual de los canutos de cartón.

Control and security

  • Control de las funciones de la maquina mediante pantalla táctil en el rebobinador
  • Barreras físicas o fotoeléctricas para garantizar la seguridad del operario.

Applications

  • Sistema de corte y rebobinado para tiras estrechas.
  • Materiales como papeles en diversos espesores, plásticos en diversos espesores, tejido no tejido, materiales complejos o monocapa, aluminio complejo o virgen, etc.

Main Specifications

Características técnicasStandardOpcional
Velocidad máxima trabajo300 m/minPersonalizado
Ancho últil600 a 1200 mmPersonalizado
Diámetro máximo rebobinado600 mmPersonalizado
Diámetro máximo desbobinado600 a 1200 mmPersonalizado
Ancho mínimo de corte10 mm5 mm
Control de tensión desbobinadoCelulas de cargaRodillo bailarín
Sistema de rebobinadoEje rebobinador y tambor rebobinador
Sistema de corteCuchillas circulares mecanicasCuchillas gillette, Cuchilas circulares neumáticas
Material Papeles en diversos espesores, plásticos, tejido no tejido, aluminio complejo o virgen, etc.
