SR-BIG ROLL

Cortadora rebobinadora automática para el manipulado de bobinas de grandes diámetros.
1000 a 1600 mm

Ancho útil

500 m/min

Velocidad máxima trabajo

1000 o 1.200 mm

Diámetro máximo rebobinado

500 m/min

Velocidad máxima trabajo

1000 a 1600 mm

Ancho últil

1000 o 1.200 mm

Diámetro máximo rebobinado

Descarga AHORA nuestro catálogo profesional y descubre toda la tecnología que podemos ofrecerte

"*" señala los campos obligatorios

Nombre*
Empresa*
Consentimiento*
  • Tipo shaftless cargador o estático; opcionalmente con eje, integrado en maquina o externo.
  • Control de tensión automático mediante freno o motor; controlado por bailarín o células de carga.
  • Corrector frontal y lateral o con alineador de banda
  • Tipo shaftless cargador o estático; opcionalmente con eje, integrado en maquina o externo.
  • Control de tensión automático mediante freno o motor; controlado por bailarín o células de carga.
  • Corrector frontal y lateral o con alineador de banda
  • Tipo shaftless cargador o estático; opcionalmente con eje, integrado en maquina o externo.
  • Control de tensión automático mediante freno o motor; controlado por bailarín o células de carga.
  • Corrector frontal y lateral o con alineador de banda
  • Tipo shaftless cargador o estático; opcionalmente con eje, integrado en maquina o externo.
  • Control de tensión automático mediante freno o motor; controlado por bailarín o células de carga.
  • Corrector frontal y lateral o con alineador de banda
  • Tipo shaftless cargador o estático; opcionalmente con eje, integrado en maquina o externo.
  • Control de tensión automático mediante freno o motor; controlado por bailarín o células de carga.
  • Corrector frontal y lateral o con alineador de banda
  • Tipo shaftless cargador o estático; opcionalmente con eje, integrado en maquina o externo.
  • Control de tensión automático mediante freno o motor; controlado por bailarín o células de carga.
  • Corrector frontal y lateral o con alineador de banda

Desbobinador

  • Tipo shaftless cargador o estático; opcionalmente con eje, integrado en maquina o externo.
  • Control de tensión automático mediante freno o motor; controlado por bailarín o células de carga.
  • Corrector frontal y lateral o con alineador de banda

Arrastre

  • Sistema de arrastre tipo NIP separador de tensiones de desbobinado y rebobinado.
  • Sistema de arrastre de paso recto o tipo “S” con rodillo recubierto de goma y rodillo cromado
  • Rodillos de paso fabricados en aluminio, otros materiales opcionales.

Corte

  • Sistema de corte longitudinal para papel con cuchilla circular neumática y contra-cuchilla de posicionamiento manual.
  • Posicionado manual de las cuchillas o automático opcional
  • Paso de material tangencial a las cuchillas o envolvente opcional
  • Sistema de corte longitudinal para plástico con cuchilla gillette, rodillo ranurado opcional.
  • Extractor de retal opcional.

Rebobinador

  • Sistema pisor de desplazamiento lineal con capacidad de ejercer presión sobre la bobina de salida de una manera precisa y homogénea sin importar el tamaño o la velocidad a la que se crean las mismas.
  • Sistema de rebobinado automático con lecturas reales de tensión.
  • Sistema de rebobinado con ejes neumáticos.
  • Posicionamiento manual de los mandriles de cartón.

Control y seguridad

  • Control de las funciones de la maquina mediante PLC y terminales HMI
  • Barreras físicas o fotoeléctricas para garantizar la seguridad del operario.

Aplicaciones

  • Rebobinado de grandes rollos de papeles en diversos espesores, plásticos en altos espesores, tejido no tejido, aluminio complejo o virgen, etc.

Características técnicas

Características técnicasStandardOpcional
Velocidad máxima trabajo500 m/minPersonalizado
Ancho últil1000 a 1600 mmHasta 2500
Diámetro máximo rebobinado1000 o 1.200 mmPersonalizado
Diámetro máximo desbobinado1000 o 1.500 mmPersonalizado
Ancho mínimo de corte50 mm30 mm
Control de tensión desbobinadoCelulas de cargaRodillo bailarín
Sistema de rebobinadoEje rebobinador con rodillo pisor
Sistema de corteCuchillas circulares neumáticas
AccesoriosPosicionado automático de cuchillas, posicionado laser de mandriles, descargador de bobinas automatico
Material Papeles en diversos espesores, films de altos espesores, tejido no tejido

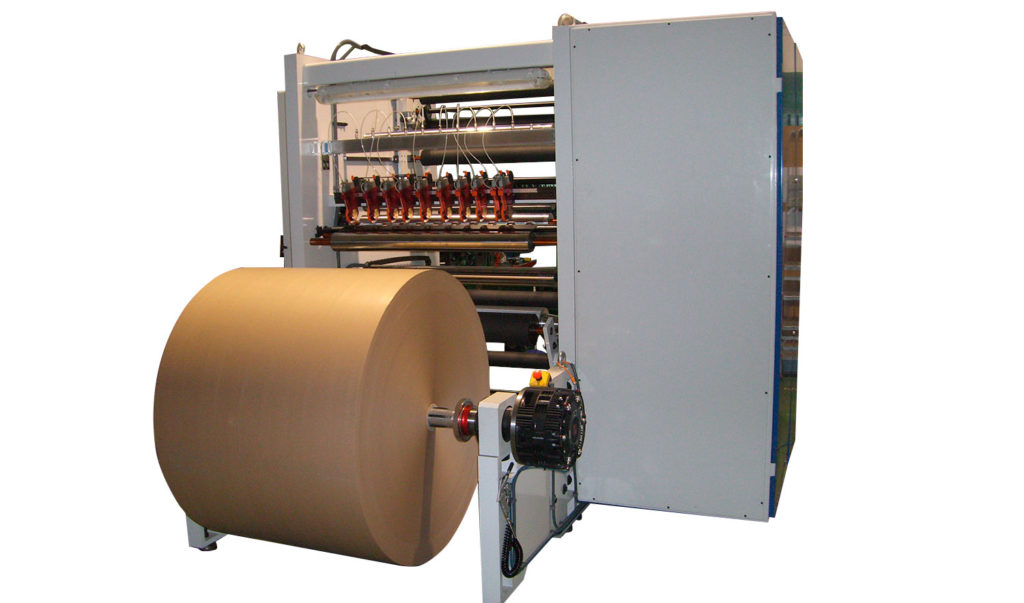

Maquina_bigRoll
Maquina_bigRoll2

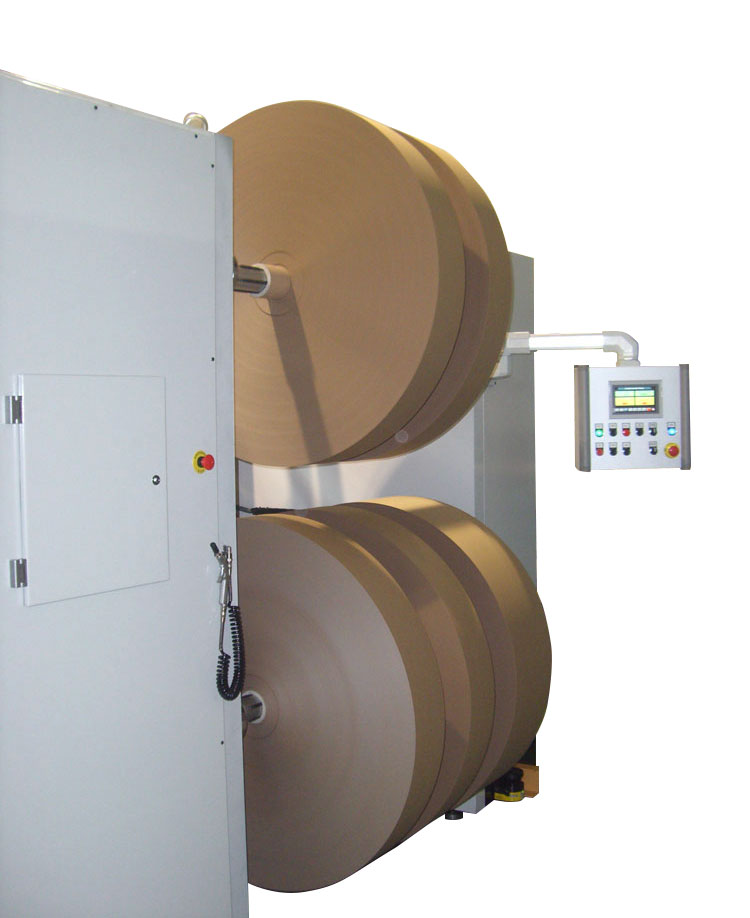

CIMG4695
